Seinän paksuuden tasaisuus määrittää todellisen vahvuuden enemmän kuin pelkän halkaisijan

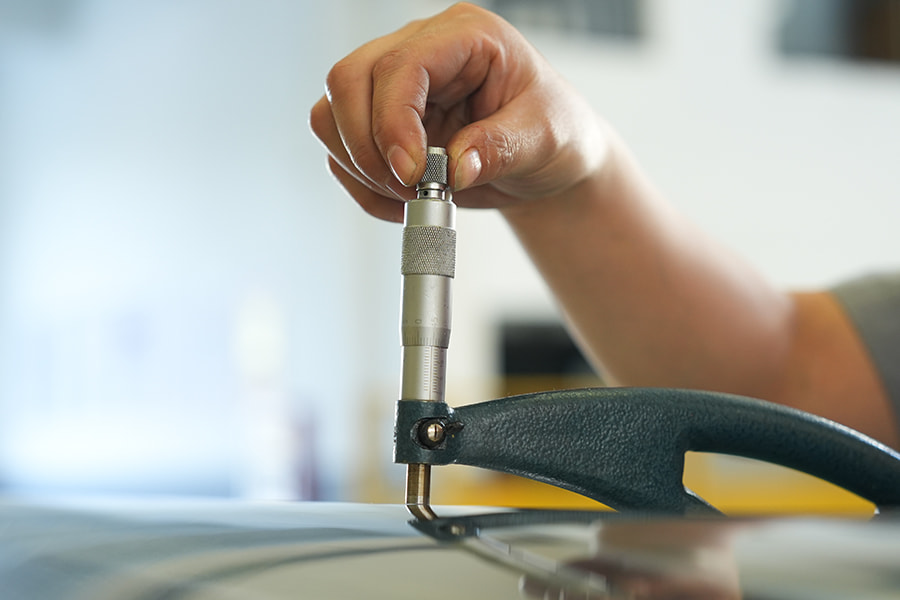

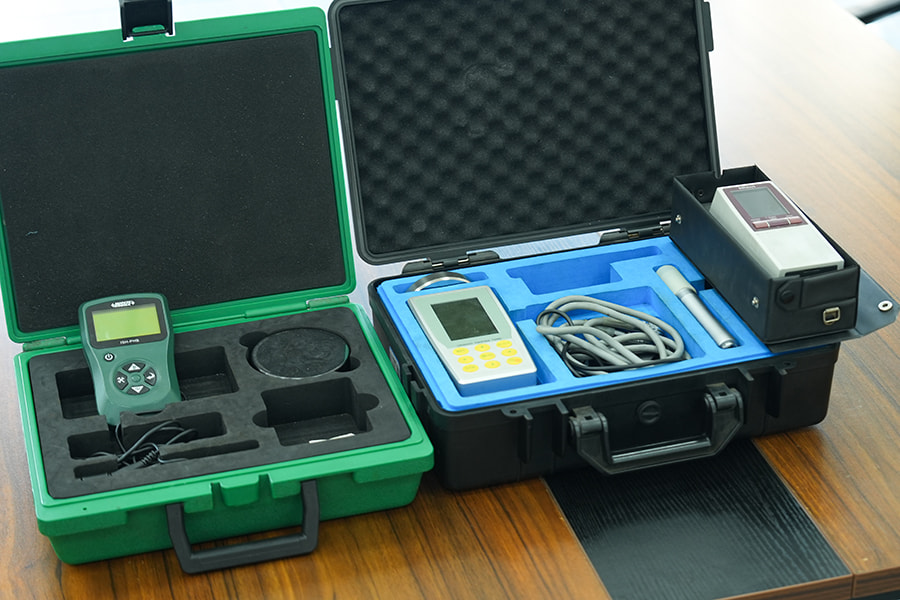

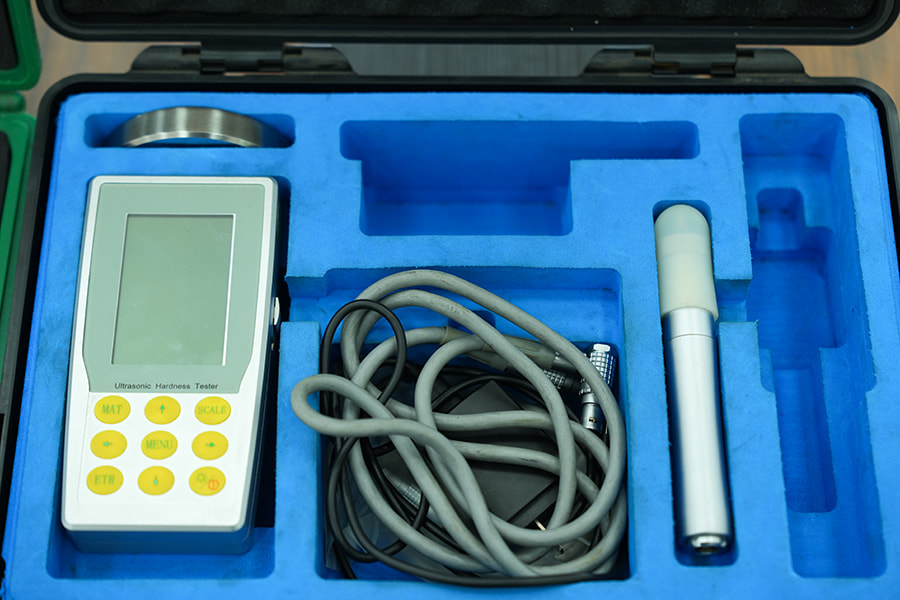

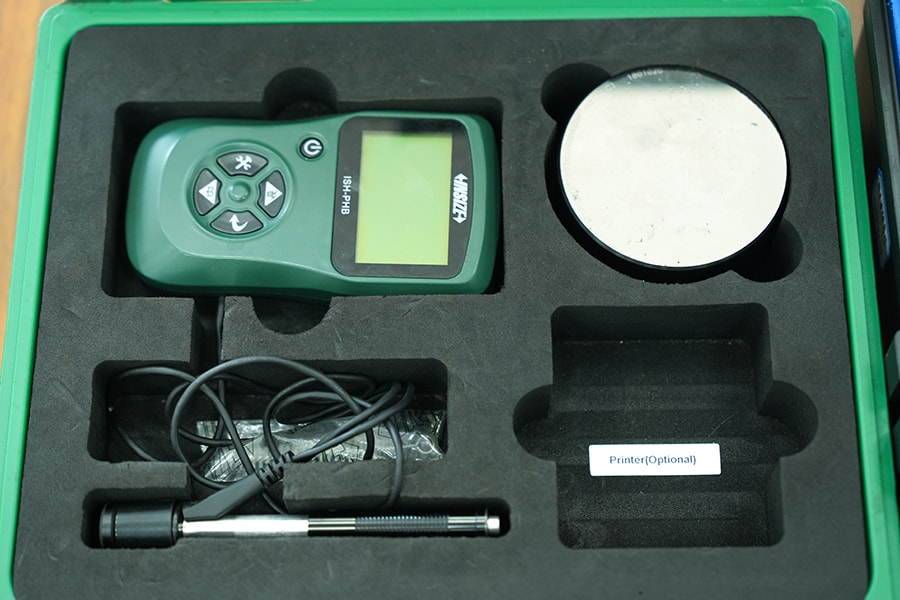

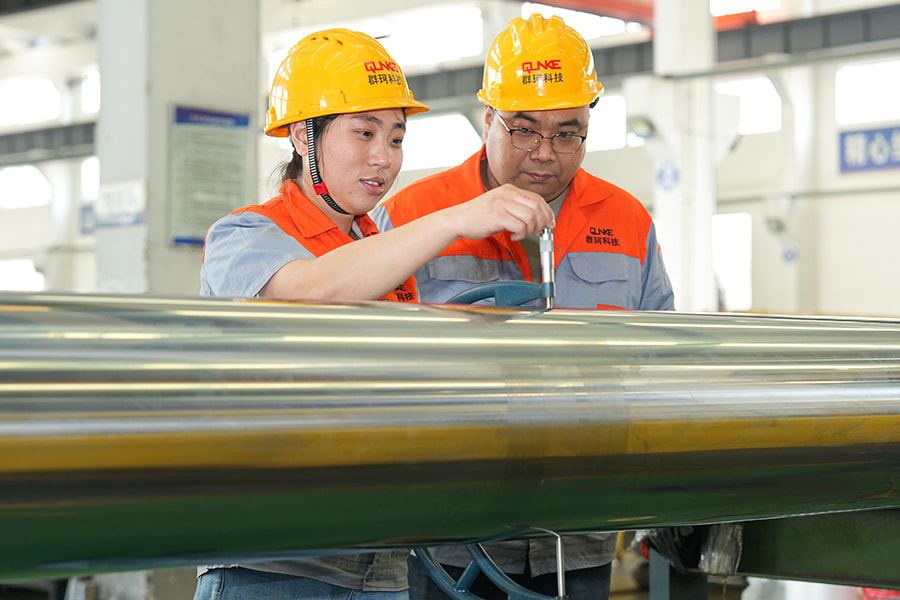

Onton männänvarren lujuus ei ole pelkästään sen ulkohalkaisijan ja paperin reiän koon funktio – se riippuu suuresti siitä, kuinka tasaisena seinämän paksuus pysyy koko kehän ja koko pituuden ympäri. Jos sisäreikä poikkeaa koneistuksen aikana edes hieman keskipisteestä, tangon toinen puoli päätyy ohuempaan seinämään kuin toinen, jolloin syntyy heikko kohta, joka käyttäytyy kuormituksessa hyvin eri tavalla kuin nimellisseinän paksuus antaa ymmärtää. Tällaista epäkeskisyyttä on vaikea saada kiinni yksinkertaisella ulkohalkaisijamittauksella, minkä vuoksi seinämän paksuuden todentaminen vaatii tyypillisesti ultraäänipaksuustestauksen useissa pisteissä tangon varrella sen sijaan, että luottaisi pelkkään ulkopinnan visuaaliseen tai mittaiseen tarkastukseen.
Käytännössä tämä tarkoittaa kahta ontot männän varret Teknisten arkkien ulko- ja sisähalkaisijan identtiset spesifikaatiot voivat poiketa merkittävästi todellisesta kuormituksesta, jos toinen on valmistettu tiukemmin samankeskisyyden säädöllä porauksen aikana kuin toinen.
Sisäporauksen viimeistely on yhtä tärkeä kuin ulkopinta

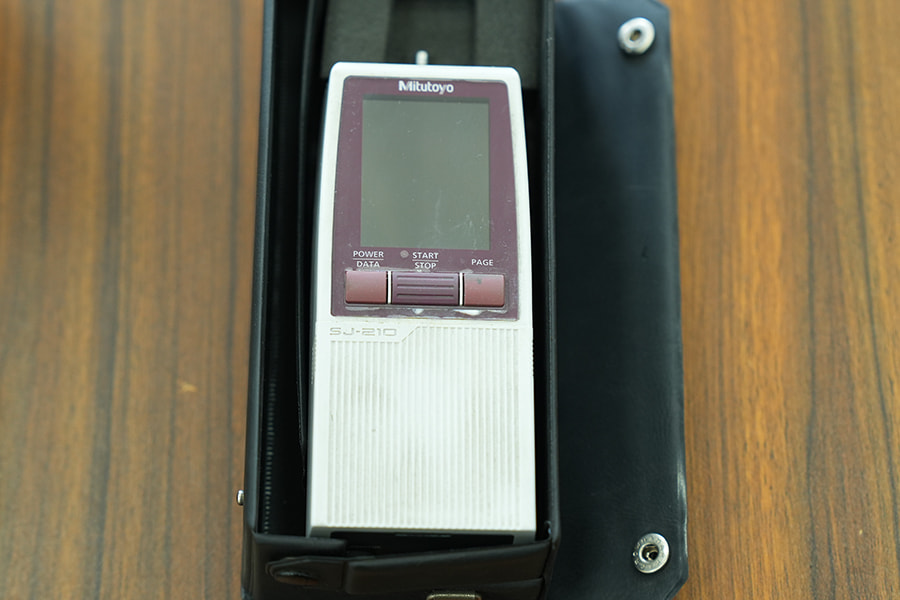

Useimmat männänvarsien laatukeskustelut keskittyvät ulkopinnan viimeistelyyn, koska se on vuorovaikutuksessa tiivisteiden kanssa. Hydraulisylinterin onton männänvarren tapauksessa myös sisäreiän pinta vaatii kuitenkin huomiota, varsinkin malleissa, joissa poraus kuljettaa hydraulinestettä tai toimii kanavana sisäiselle putkistolle. Karkea tai epäjohdonmukainen sisäpinta voi aiheuttaa turbulenssia nestevirtauksessa, edistää sisäistä korroosiota ajan myötä ja joissakin malleissa toimia jännityksen nostajana, joka lyhentää väsymisikää sisältä ulospäin eikä ulkoa sisäänpäin.
Hionta toissijaisena viimeistelyvaiheena
Monet onttotankosovellukset sisältävät porauksen jälkeen sisäisen porauksen hiontaliikkeen erityisesti porauksen jättämien työkalujen jälkien tasoittamiseksi. Tämä vaihe jätetään usein väliin halvemmissa ontotangoissa, mikä on yksi syy siihen, miksi porauspinnan laatu voi vaihdella merkittävästi toimittajien välillä, vaikka ulkoiset ominaisuudet näyttäisivätkin samalta.
Miksi porausmenetelmä vaikuttaa enemmän kuin vain reikään

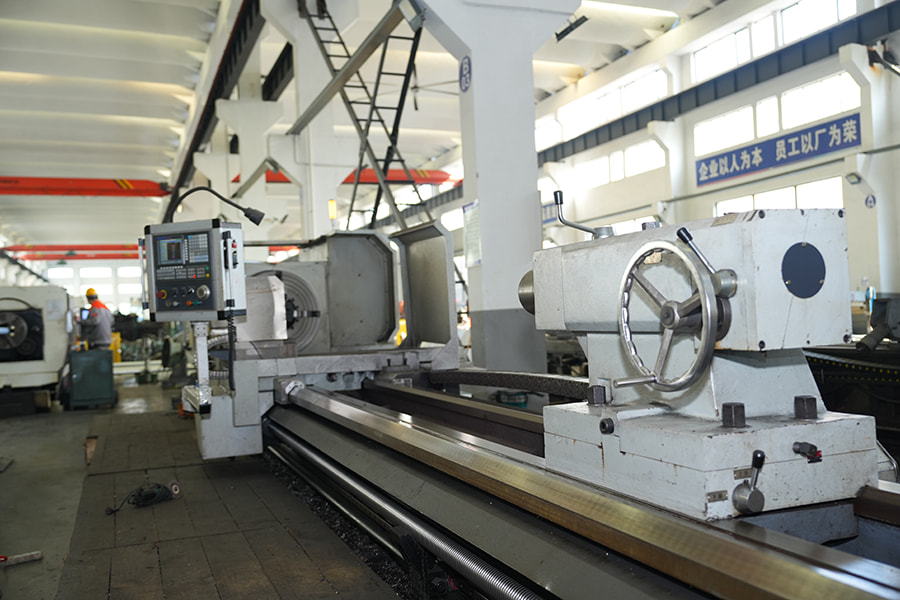

Sisäreiän luominen onttoon männänvarteen tehdään tyypillisesti syvän reiän poraamisen tai pistooliporauksen avulla, ja käytetyllä menetelmällä on myötävirtavaikutuksia varren yleiseen suoruuteen, ei vain itse reiän laatuun. Syvän reiän poraus tuottaa merkittävää lämpöä ja leikkausvoimaa pitkällä, kapealla reitillä, ja jos prosessia ei kontrolloida hyvin, pora voi edetä hieman poissa keskustasta, mikä aiheuttaa sekä porauksen epäkeskisyyden että tangon taipumuksen kehittää hieman käyrä, kun ympäröivä materiaali jakaa uudelleen sisäisen jännityksen.
- Aseporauksella on taipumus tuottaa suorempia, yhtenäisempiä porauksia pitkillä pituuksilla verrattuna tavalliseen syväporaukseen
- Jäähdytysnesteen virtaus poran läpi prosessin aikana auttaa hallitsemaan lämmön kertymistä ja vähentää poran vaeltamisen riskiä
- Tangon jännitystä vähentävä poraus auttaa vakauttamaan sen lopullisen suoruuden ennen ulkohalkaisijan viimeistelyä
- Yhdellä jatkuvalla ajolla poratut tangot osoittavat yleensä paremman samankeskisyyden kuin useissa lyhyemmässä vaiheessa poratut tangot

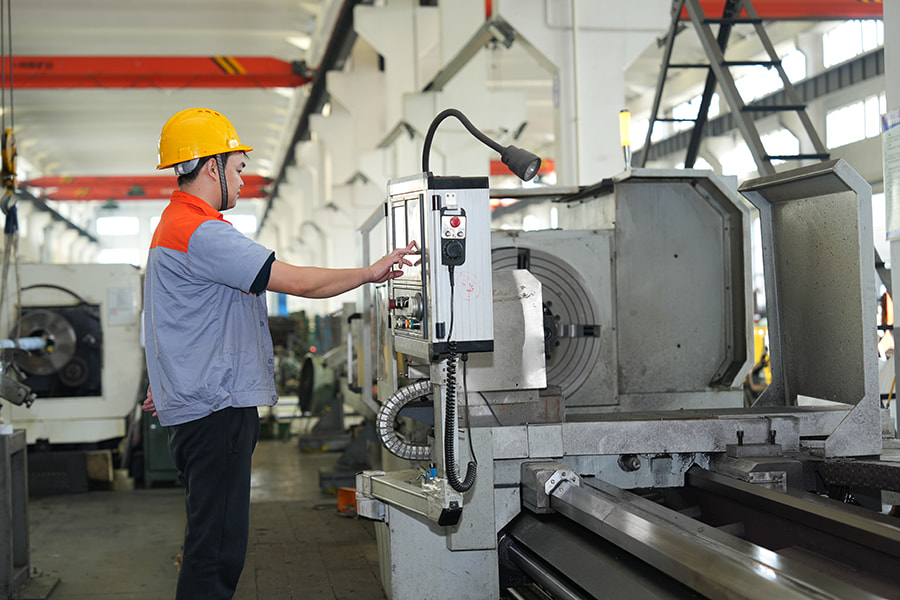

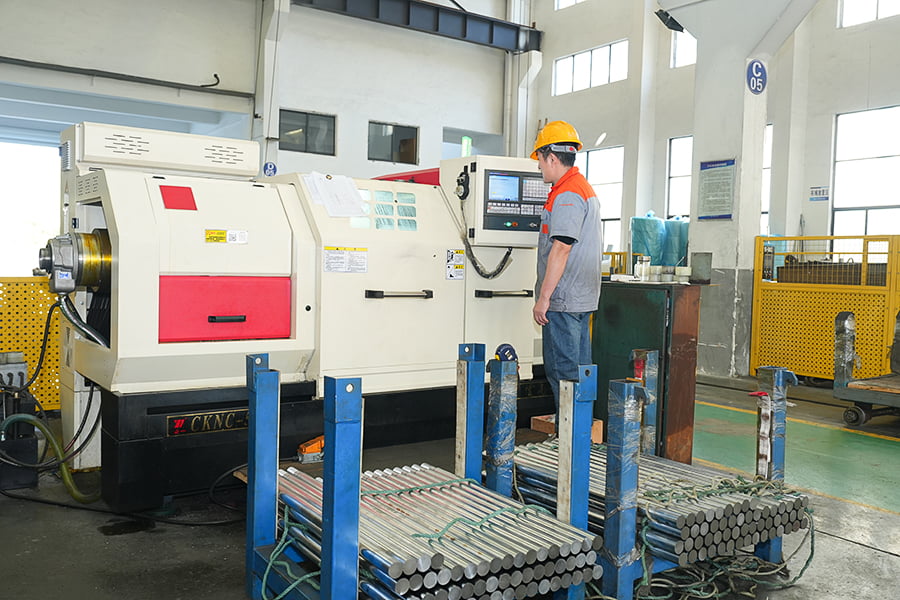

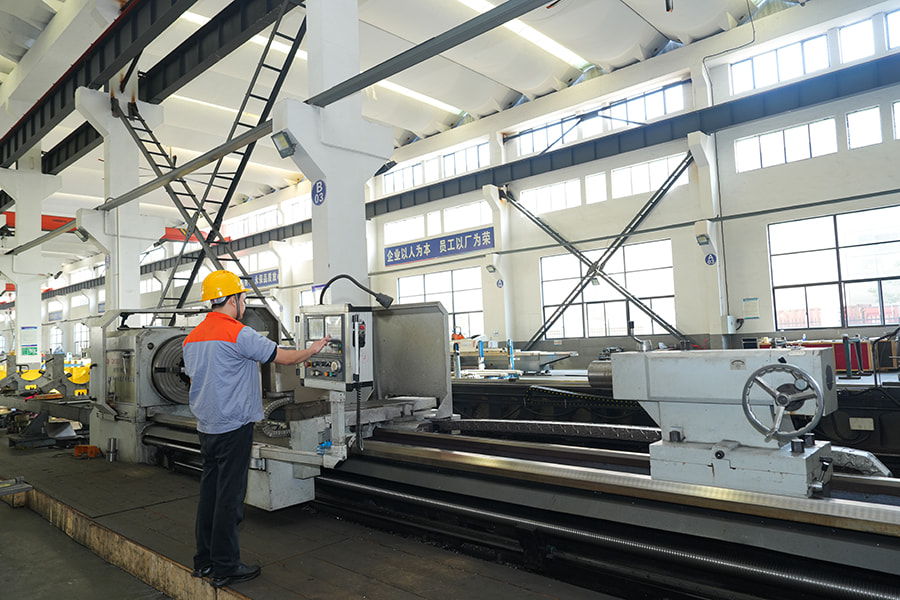

Luotamme tykkiporaukseen jatkuvalla jäähdytysnestevirtauksella onttotankojen valmistuksessa Wuxin tehtaallamme, koska tässä vaiheessa esiin tuodut porauksen suoruusongelmat on erittäin vaikea korjata myöhemmin prosessissa.
Sisäporauksella voi tehdä muutakin kuin vain vähentää painoa
Painonpudotus on yleisimmin mainittu syy onton männänvarren valinnassa, mutta sisäreikä avaa myös toiminnallisia mahdollisuuksia, joita kiinteä varsi ei yksinkertaisesti pysty tarjoamaan. Joissakin sylinterimalleissa porausta käytetään erillisenä kanavana hydraulinesteelle, mikä sallii paineen saavuttaa pitkän sylinterin etäpään ilman, että ulkopuolista putkistoa on ohjattava sylinterin rungon viereen. Tämä on erityisen hyödyllistä ahtaissa laitteissa, joissa ulkoisten letkujen reitittäminen pitkätahtisen sylinterin koko pituudelta ei ole käytännöllistä.
Muissa sovelluksissa porausta käytetään toissijaisen sauvan tai anturikaapelin sijoittamiseen, kuten asennontunnistustankoon, jota käytetään iskun takaisinkytkentään sylintereissä, jotka vaativat tarkkaa, jatkuvaa asennon valvontaa pelkän ulkoisten rajakytkimien sijaan.
Nurjahduskäyttäytyminen vaatii erilaista tukistrategiaa kuin kiinteät sauvat
Koska ontto männänvarsi jakaa materiaalia ulkoseinää kohti sen sijaan, että se täyttäisi koko poikkileikkauksen, sen vastustuskyky lommahdukselle puristuskuormituksessa ei skaalaudu samalla tavalla kuin kiinteän varren halkaisija kasvaa. Tietyllä ulkohalkaisijalla ontto tanko yleensä nurjahtaa pienemmällä puristuskuormalla kuin kiinteä sauva, ellei ulkohalkaisijaa kasvateta poistetun materiaalin kompensoimiseksi. Tämä on tärkeä näkökohta pitkäiskusovelluksissa, joissa pelkkä onton rakenteen painonsäästöihin luottaminen ilman halkaisijan säätämistä tai välituen lisäämistä voi jättää sauvan alimitaiseksi sen todellisiin sivukuormitusolosuhteisiin nähden.
| Suunnittelun säätö | Vaikutus nurjahduskestävyyteen | Vaihtokauppa |
| Suurenna ulkohalkaisijaa | Parantaa vastustuskykyä merkittävästi | Vähentää painonsäästöjä onton suunnittelun ansiosta |
| Paksu seinä | Kohtalainen parannus | Lisää painoa hieman pitäen samalla ulkohalkaisijan kiinteänä |
| Lisää väliohjaimen tuki | Vähentää tehokasta nurjahduspituutta | Lisää mekaanista monimutkaisuutta sylinterikokoonpanoon |
Missä ontto männänvarsi ratkaisee ongelmat, joita kiinteä varsi ei pysty
Ontot sauvamallit ansaitsevat yleensä paikkansa sovelluksissa, joissa joko paino tai sisäinen reititysominaisuus tarjoaa todellisen toiminnallisen edun sen sijaan, että ne valittaisiin puhtaasti kevyemmäksi vaihtoehdoksi kiinteälle tangolle. Meri- ja satamalaitteisiin käytettävät pitkätahtiset sylinterit hyötyvät usein pienemmästä massasta, koska kevyemmät liikkuvat komponentit rasittavat vähemmän tukirakenteita ja vähentävät dynaamista kuormitusta käytön aikana. Öljykenttä- ja kaivoslaitteet hyödyntävät joskus sisäistä porausta hydraulinesteen tai instrumenttien kaapeleiden reitittämiseen itse varren läpi, mikä yksinkertaistaa järjestelmän yleistä suunnittelua.
- Pitkätahtiset sovellukset, joissa vähennetty edestakaisin liikkuva massa parantaa dynaamista suorituskykyä
- Mallit, jotka edellyttävät nesteen sisäistä reititystä tai kaapelin kulkua itse tangon läpi
- Laitteet, joissa sylinterin omasta painosta aiheutuvan rakenteellisen kuormituksen minimoiminen on etusijalla
- Järjestelmät, joissa käytetään sisäisiä asennontunnistustankoja, jotka edellyttävät kotelon läpikulkua männänvarren sisällä
Kaikissa hydraulisylinteriprojekteissa, joita olemme tukeneet meri-, satama- ja kaivoslaitteiden valmistajille, päätettiin määrittää hydraulisylinterin ontto männänvarsi on melkein aina tullut johonkin näistä toiminnallisista tarpeista sen sijaan, että painonpudotus olisi ainoa ratkaiseva tekijä.
